DU LERNST HIER...

mit einem CO₂-Sensor die CO₂-Konzentration im Raum messen und überwachen. Der CO₂-Wert ist ein zuverlässiger Indikator für die Luftqualität. Frische Raumluft ist heute besonders wichtig, um das Ansteckungsrisiko mit Covid-19 zu reduzieren.

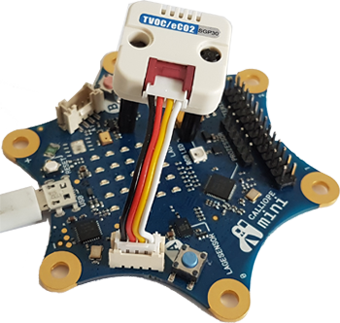

SGP30 AIR QUALITY SENSOR

MUSTERBEISPIELE

from calliope_mini import *
import sgp_mini

while True:
    co2, voc = sgp_mini.getValues()
    print ("CO2 = ", co2, "  TVOC = ", voc)
    sleep(500)

Nach dem Programmstart wird der Sensor zuerst Kalibriert und gibt die ersten 20 Sekunden den CO₂-Wert 400 zurück. Danach werden die gemessenen CO₂-Werte korrekt angezeigt.

* Der CO₂-Gehalt in der Luft wird in parts per million, kurz ppm angegeben. SGP30-Sensor gibt die Werte im Bereich 400 - 60000 ppm zurück, wobei bei Werten grösser als 1000, wird die Luft nicht mehr als "frisch" bezeichnet.

* In den Innenräumen gibt es viele Quallen, die Schadstoffe abgeben (Lampen, Bodenbeläge, Reinigungsmittel...). Je nach ihrer Konzentration gibt der Sensor TVOC-Werte im Bereich 0 bis 60 000 zurück. Für den primären Zweck, das Ansteckungsrisiko mit Covid-19 zu reduzieren, hat dieser Messwert keine grosse Bedeutung.

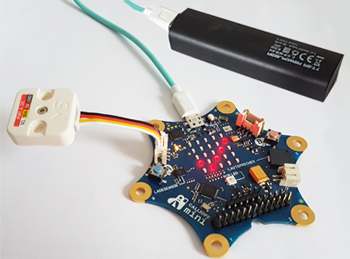

Beispiel 2: Ein Messgerät für CO₂ Konzentration im Klassenzimmer

Das Programm bleibt auf dem Calliope gespeichert. Du kannst ihn also beim Computer ausstecken und an eine andere Stromquelle, beispielsweise Powerbank, anschliessen.

from calliope_mini import *
import sgp_mini
from music import pitch

while True:
    co2, voc = sgp_mini.getValues()
    print ("Co2 = ", co2)
    if co2 < 1000:
        display.show(Image.YES)
    elif co2 < 1400:
        display.show(Image.ARROW_S)
    else:
        display.show(Image.NO)
        pitch(800, 500)
    sleep(500)

MERKE DIR...

Der Sensor misst den CO₂- Gehalt in ppm (parts per million) und liefert Messwerte im Bereich 400-60 000. Für Werte < 1000 ist die Luft gut, bei Werten > 1400 ist eine Frischluftzufuhr unbedingt empfohlen. Eine hohe CO₂-Konzentration im Raum erhöht das Ansteckungsrisiko mit dem Corona-Virus.

ZUM SELBST LÖSEN

ZUSATZAUFGABE: CO2-SENSOR SELBST ZUSAMMENLÖTEN

Am Calliope wird der Sensor an der I²C-Schnittstelle (rechts vom der USB-Büchse) angeschlossen.
