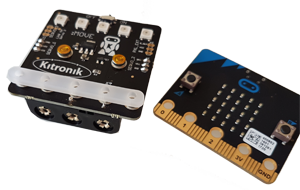

Bauanleitung MOVEmini buggy





BAUSATZ



Bezugsquelle:
www.kitronik.co.uk

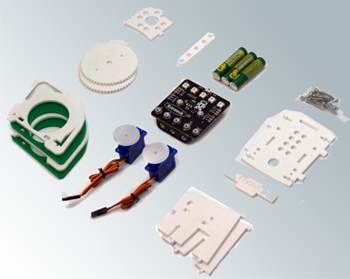

Der Bausatz enthält:

  • Servo:Lite Board (Platine)
  • 2 Servomotoren mit Befestigung (es wird nicht alles verwendet)
  • 2 Räder
  • 8 Chassis-Bauelemente
  • Diverse Schrauben
  • 4 aufladbare AAA-Batterien
    (es werden nur 3 verwendet)

Der micro:bit ist im Bausatz nicht enthalten.







ZUSAMMENBAU




1. Entferne die Schutzfolien bei allen Bauelementen. Lege den weissen Distanzhalter mit 5 Löchern auf die Platine und schraube mit 5 Schrauben den micro:bit an. (Die Schrauben dienen auch als elektrische Verbinder.)




2. Schraube unter grösserer Kraftanwendung die Befestigungsscheiben für die Motoren an den Rädern an. Die Schrauben musst du in den äusseren Löchern anbringen.



3. Befestige die äusseren weissen und die zwei grünen Seitenwände von unten mit vier Schrauben.


4. Jetzt kannst du die inneren weissen Stecke mit grösserer Kraftaufwendung Wände und Motoren in die Bodenplatte.



5. Stecke die Räder auf die Motorachse und schraube sie mit einer kleinen Schraube an der Achse fest.


6. Setze die Batterien ein und schliesse die Motoren an die Platine an. Das braune Kabel ist oben, das orange unten.



7. Baue die Platine ein und achte dabei, dass die Kabel zwischen den Seitenwänden durchführen.




10.

Stecke die obere Abdeckplatte in die 4 rechteckigen Nuten der Seitenwänder . Achte darauf, dass die Prozessorplatine durch die oberen Haltekrallen der Seitenwände festgehalten wird. Falls du den micro:bit zum ersten Mal verwendest, muss du die Firmware installieren. Verbinde den micro:bit via USB-Kabel mit dem Computer und wähle im TigerJython Tools/Flash microbit. Mehr zur micro:bit Installation findest du hier.
